Sistema de Vigueta y Bovedilla
La losa aligerada está compuesta por los siguientes elementos: vigueta, bovedilla, malla electrosoldada y la capa de compresión, resultando una construcción sencilla y de bajo costo. Las losas construidas con este sistema quedan integradas en una sola pieza monolítica, por el concreto colado sobre la bovedilla y la vigueta formando la capa.
El sistema no requiere cimbra de contacto, porque al apoyar las bovedillas en las viguetas se cubre toda la superficie, y se elimina la cimbra de contacto.

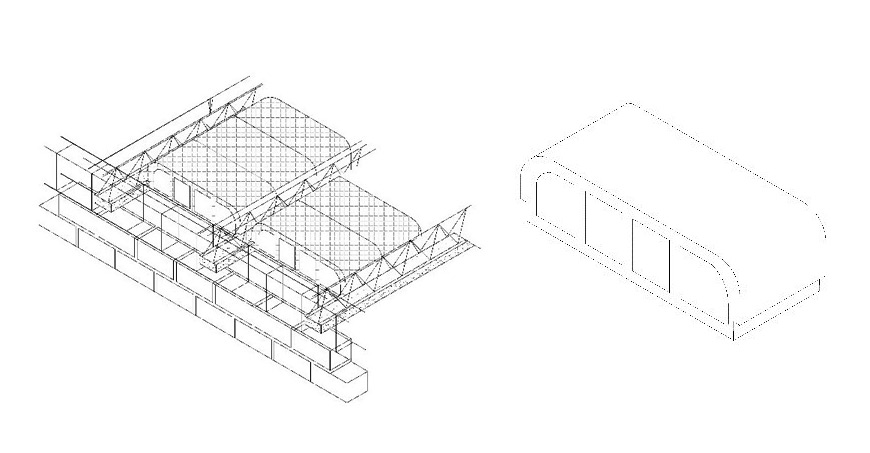

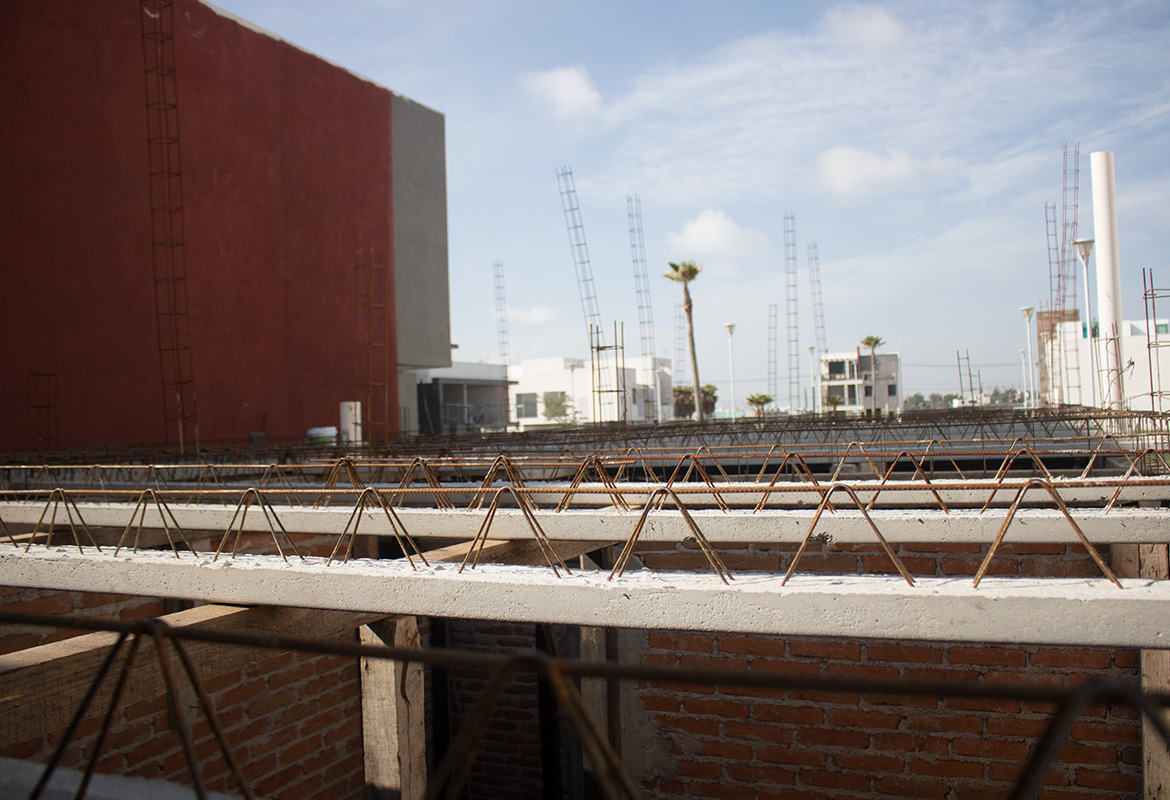

VIGUETA Y BOVEDILLA. Las viguetas están formadas por una armadura y un patín de concreto colado en la parte inferior.

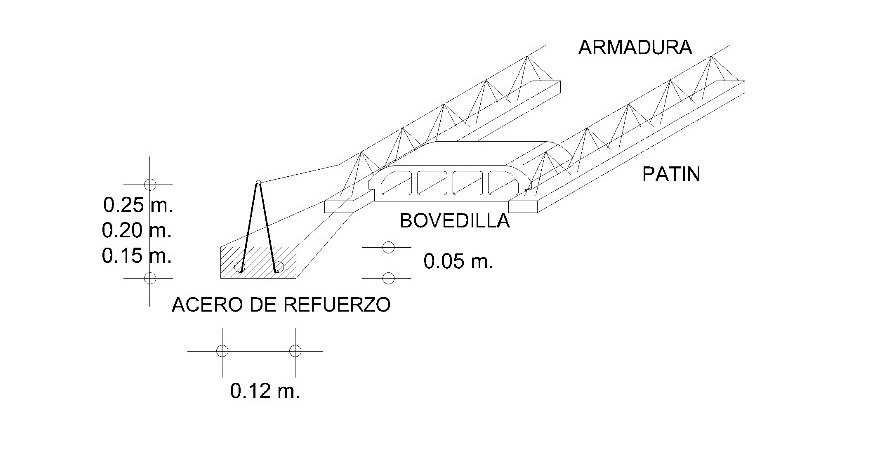

ELEMENTOS DE ARMADURA. La armadura es un producto electrosoldado triangular, formado por tres varillas corrugadas, una superior con f’y= 6000 kg/cm2 de ¼ (6.35 mm.) y dos inferiores área acero variable con f’y= 6000 kg/cm2) unidas por alambre liso calibre 8" (4.11mm. con f’y= 5000 kg/cm2) en forma de zig-zag, mediante un proceso de soldadura por resistencia eléctrica a cada 20 cm. Una vez que está la armadura, se le agrega concreto colado en las dos varillas inferiores más el acero de refuerzo que requiera, dependiendo el claro y cargas a las que va a ser sometida la losa, formándose el patín. La vigueta prefabricada es el elemento más importante de este sistema constructivo llamado (vigueta y bovedilla), ya que ésta forma parte integral de la losa, sirviendo como apoyo a las bovedillas y a la capa de compresión.
COMPONENTES: MALLA ELECTROSOLDADA. Para la fabricación de la capa de compresión se debe considerar el acero de refuerzo (malla electrosoldada) con el fin de evitar agrietamientos por temperatura. El acero de refuerzo es el mínimo requerido por las normas vigentes para contracción y temperatura. Para espesores de 5cm se requiere una electromalla 66-88.
COMPONENTES: CONCRETO. El concreto debe tener una resistencia como mínimo de 200 kg/cm2. Su función es aportar, junto con las viguetas, la resistencia estructural a la losa

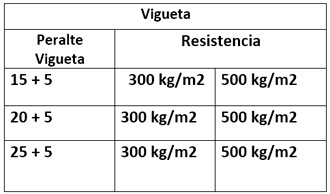

Tabla de Especificaciones Vigueta
Tabla de Especificaciones Bovedilla
El control de calidad en la fabricación de los elementos que forman el sistema constructivo (vigueta y bovedilla), nos dan como resultado una construcción rápida, segura y con calidad.
